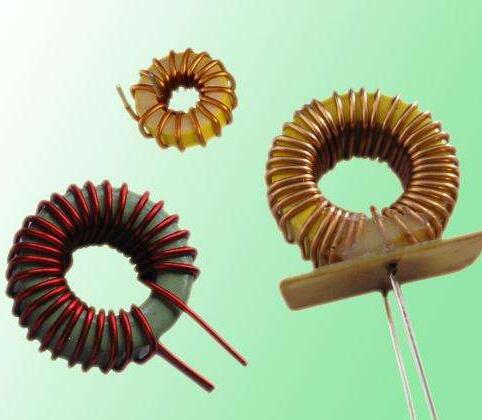

環型線圈勾針是指用鉤針鉤空心電感線圈進行加工，我們用鉤針鉤線圈是環形磁芯線圈，一般要求磁環由一定的內徑，鉤針頭尺寸小，線徑也不能太粗。一般一些線圈供應商都是用這種方式穿線，那么環型線圈勾針規格尺寸有多少呢，我們看看下面表格了解下。

            磁環型線圈勾針尺寸對應表
  型號 總長度 勾部高度 勾部寬度 適用線徑
雙頭勾針  Q1 230mm 9.8mm 6.8mm <2.3mm
雙頭勾針  Q3 230mm 7.0mm 4.8mm <1.8mm
雙頭勾針  Q4 230mm 6.0mm 3.4mm <1.5mm
雙頭勾針  Q5 230mm 5.1mmmm 3.2mm <1.3mm
雙頭勾針  Q6 210mm 4.5mm 2.6mm <1.1mm
雙頭勾針  Q7 195mm 4.5mm 3.2mm <0.9mm
雙頭勾針  Q8 210mm 3.8mm 2.6mm <0.8mm
雙頭勾針  Q9 230mm 3.8mm 2.6mm <0.8mm
雙頭勾針  Q10 195mm 3.0mm 1.85mm <0.6mm
雙頭勾針  Q11 185mm 2.0mm 1.4mm <0.4mm
雙頭勾針  Q12 130mm 3.0mm 1.7mm <0.5mm
雙頭勾針   Q13     130mm 2.0mm 1.4mm <0.4mm
雙頭勾針  Q14 130mm 1.7mm 1.1mm <0.3mm
雙頭勾針  Q15# 130mm 1.2mm 0.8mm <0.2mm
雙頭勾針  Q16# 130mm 1.15mm 0.72mm <0.15mm
雙頭勾針  Q17# 130mm 0.9mm 0.65mm <0.1mm
單頭勾針  G1 70mm 9.8mm 6.8mm <2.3mm
單頭勾針  G2 70mm 9.7mm 6.4mm <2.0mm
單頭勾針  G3 70mm 7.0mm 4.8mm <1.8mm
單頭勾針  G4 70mm 6.0mm 3.4mm <1.5mm
單頭勾針  G5 70mm 5.65mm 3.6mm <1.3mm
單頭勾針  G6 70mm 4.5mm 2.6mm <1.1mm
單頭勾針  G7 70mm 3.8mm 2.6mm <0.8mm

以上是環型線圈勾針部分規格參數表，僅供參考，如果需要定制其他規格可以跟金誠實業聯系，聯系熱線：076986018114
